Водяной нагреватель для прямоугольных каналов SHUFT WHR 700*400-3

Описание

Описание

Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.

Конструкция

В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.

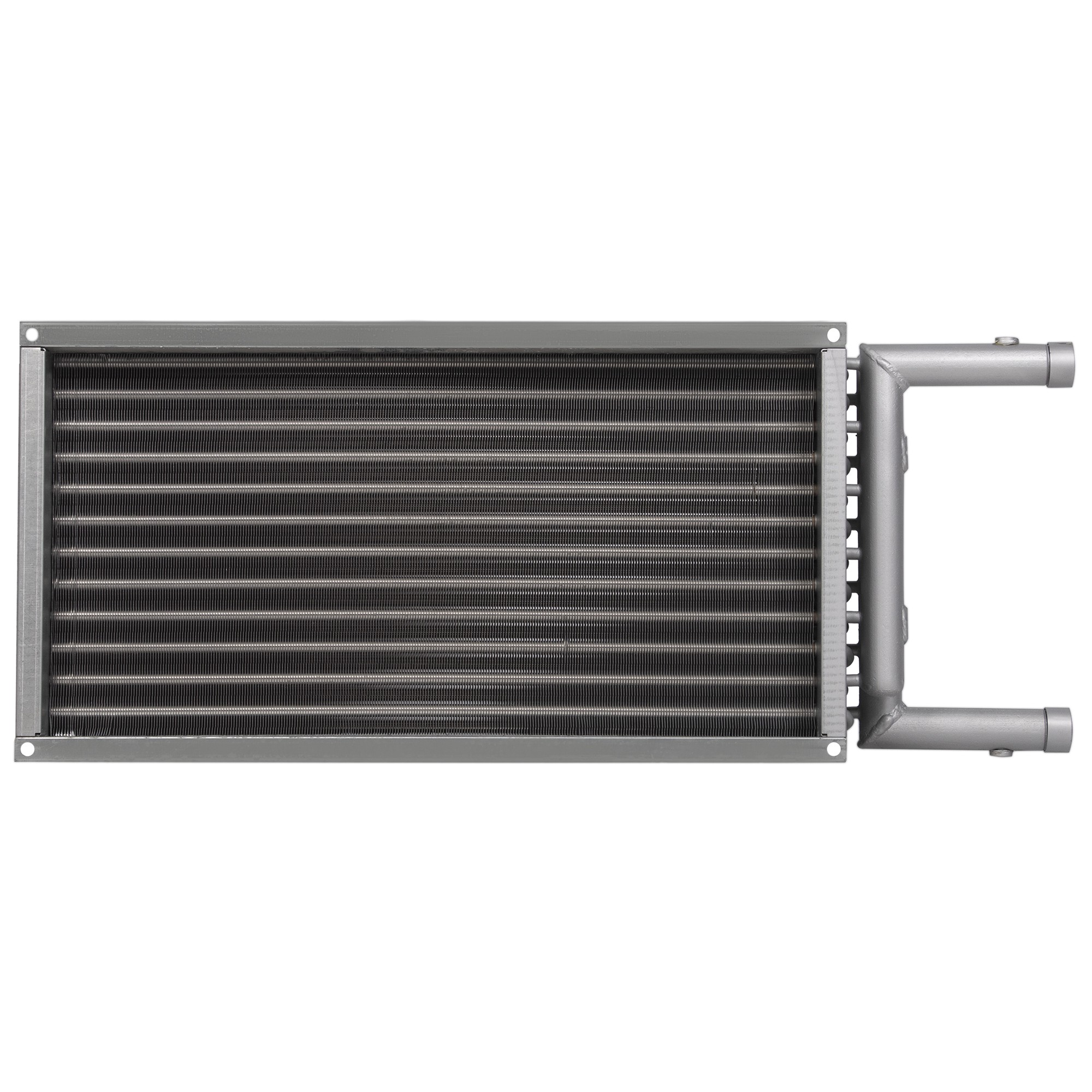

Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.

Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя.
Максимальная рабочая температура 150°C, максимальное давление 16 бар.
Воздухонагреватель испытан на герметичность при давлении 24 бар.

Преимущества

• Прочный корпус из оцинкованной стали.
• Шаг оребрения 2,1 мм.
• Устанавливается непосредственно в канал.
• Медно-алюминиевый теплообменник.

Сертификат:

Декларация соответствия ТР ТС.

Гарантия — 12 месяцев

Схема подключения

Технические характеристики

• Гарантийный срок: 12 мес
• Серия: WHR
• Страна производства: РОССИЯ
• Материал теплообменника: Медно-алюминиевый
• Материал корпуса: Оцинкованная сталь
• Тип нагревательного элемента: Медно-алюминиевый теплообменник с механически расширенными трубами
• Срок службы: 10 лет
• Хладагент: Нет
• Внутренний объем: 3.15
• Сечение: Прямоугольное
• Макс. расход воздуха: 4500
• Мин. расход воздуха: 1500
• Расход воды: 4,32
• Шаг оребрения теплообменника: 2.1
• Вес товара (нетто): 12.6
• Высота товара: 15
• Глубина товара: 44
• Ширина товара: 92
• Регулировка температуры: Да (при использовании терморегулятора)
• Регулировка скорости вращения вентилятора: Нет
• Вариант размещения: Вертикальное/Горизонтальное
• Макс. потребляемая мощность, Вт: 106.14
• Типоразмер: 700400
• Макс. температура жидкости: 150
• Вход/выход теплообменника: 1 (внешняя)

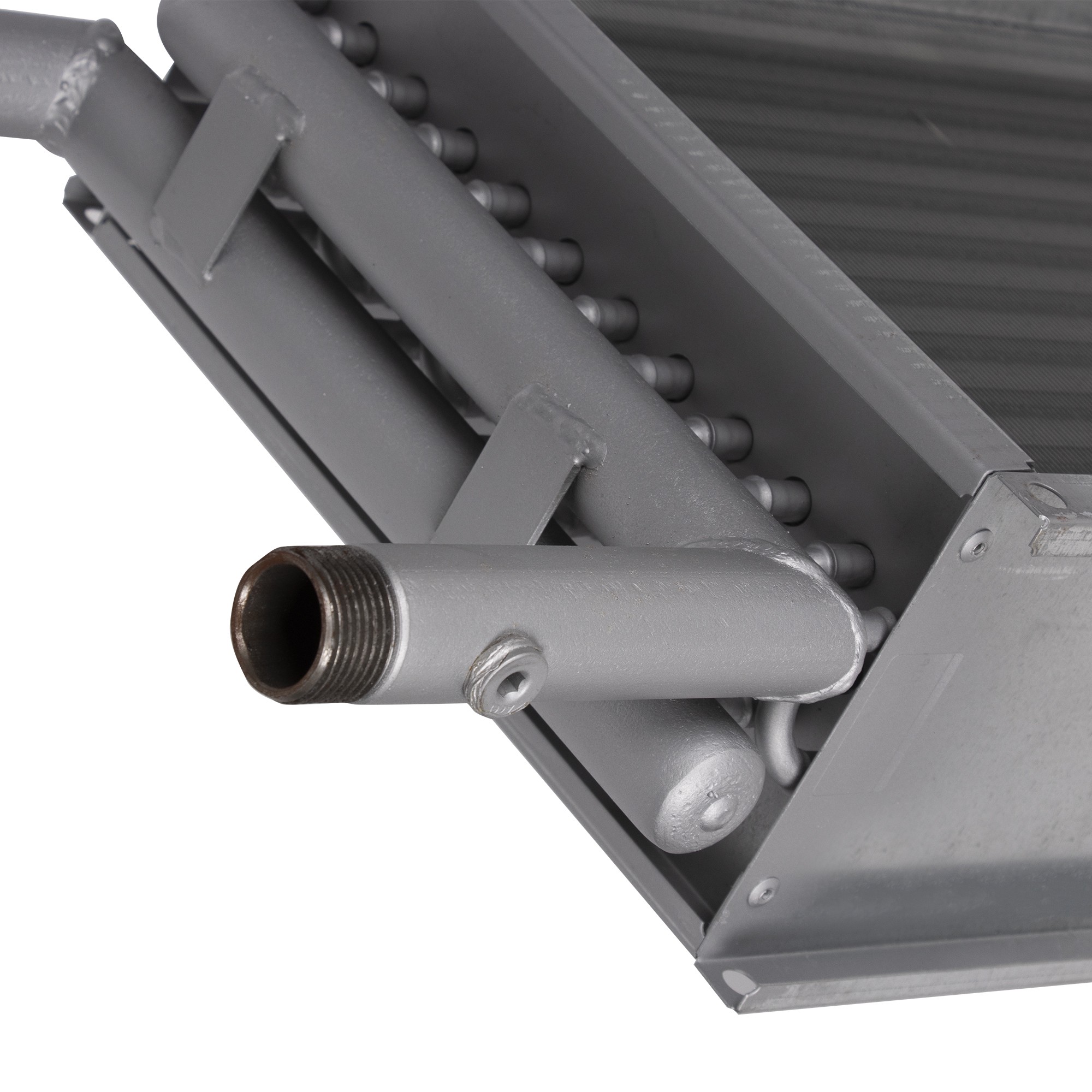

• Резьба присоединения: 1 (наружная)
• Мощность нагревателя: 101.3
• Макс. потребляемая мощность, кВт: 106.14
• Область применения: Полупромышленное оборудование
• Вид канала: Прямоугольный
• Тип теплоносителя: Вода
• Пульт управления в комплекте: Нет
• Каплеуловитель: Нет
• Отвод конденсата: Нет
• Вес товара с упаковкой (брутто): 13.2
• Высота упаковки товара: 17
• Глубина упаковки товара: 94
• Ширина упаковки товара: 46
• Защита от перегрева: Да
• Защита от замерзания: Нет
