DANTEX DANTEX DF-1600T1/L

Описание

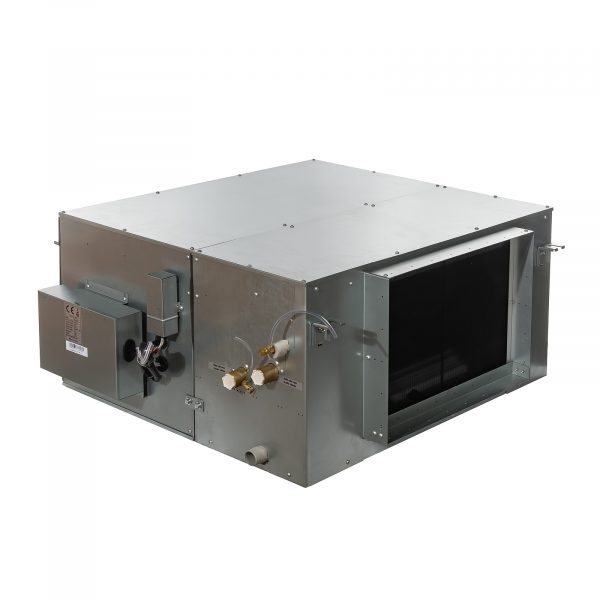

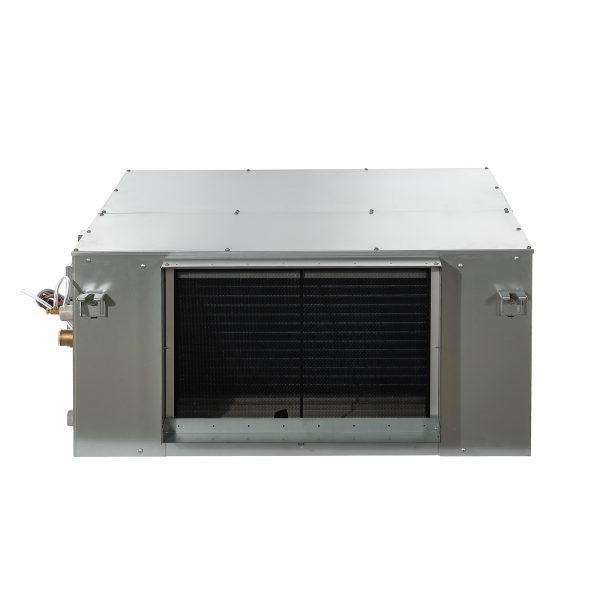

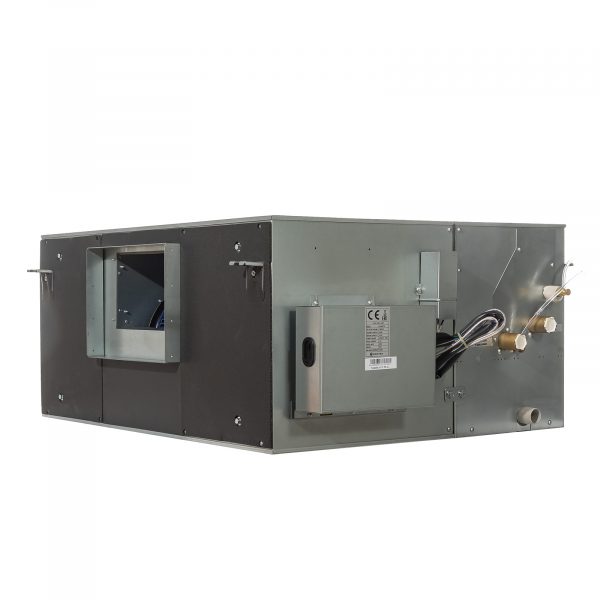

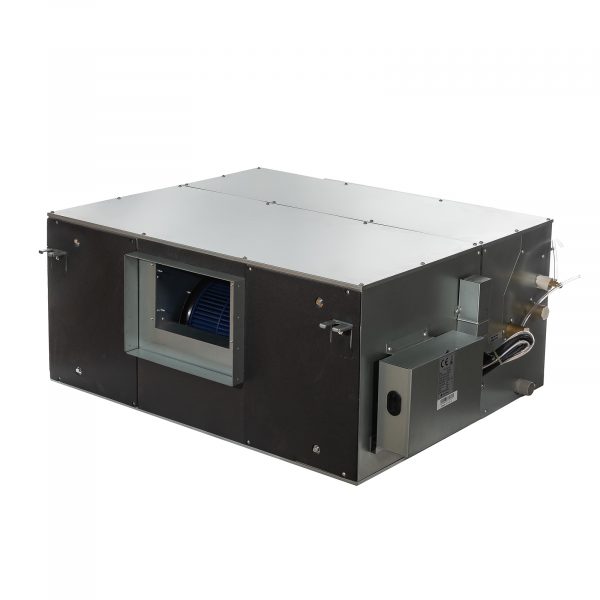

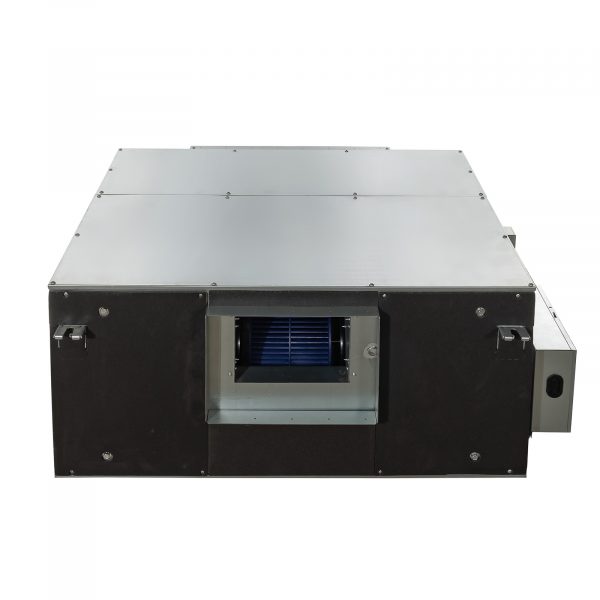

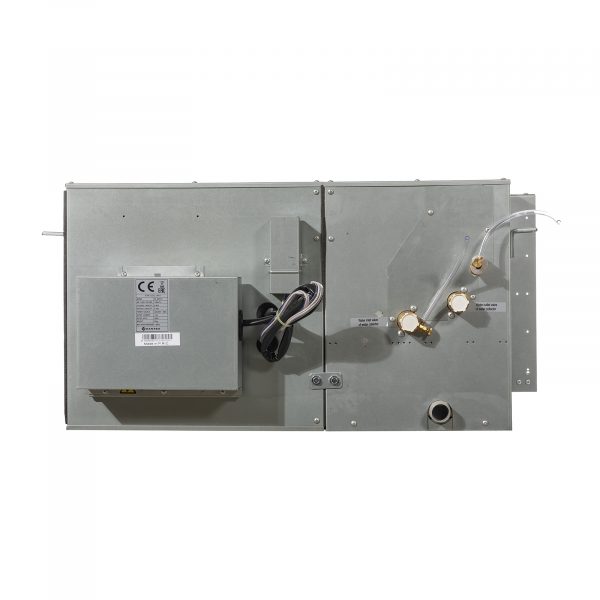

Канальный высоконапорный фанкойл Dantex DF-1600T1/L с трехрядным теплообменником и скрытой, открытой установкой, охлаждение 14,1 кВт, обогрев 21,2 кВт

Преимущества DF-1600T1/L

• Дополнительный дренажный поддон входит в состав стандартной комплектации
• Высокое статическое давление
• Фанкойлы можно заказать как с левосторонним, так и с правосторонним подключением

Габаритные размеры

Общее описание

Эффективность использования канальных фанкойлов Dantex серии T1 в системах кондиционирования помещений большой площади и сложной конфигурации обусловлена тем, что забор и подача воздуха в рабочие зоны осуществляется по сложной системе воздуховодов. Благодаря чему одновременно можно охватить несколько рабочих зон и равномерно распределить обработанный воздух по помещению. Эффективная система фильтрации, а также возможность свободного использования свежего воздуха позволяет добиться высокого качества кондиционирования. Агрегаты характеризуются большой хладапроизводительностью при малых габаритных размерах.

Назначение

Фанкойлы канального исполнения DF-1600T1 предназначены для работы в системах кондиционирования на охлажденной воде. Они выполняют функцию комплексной обработки воздуха (Охлаждение/нагрев, осушение, фильтрация, подмес свежего воздуха) в средних и больших помещениях (площадью более 160 м2). Использование трех-рядных воздушных теплообменников позволяет сократить расходы, связанные с энергопотреблением и увеличить уровень явной хладопроизводительности.

Способ установки

Конструкция канального фанкойла предполагает скрытую установку: за подвесной потолок, в технических помещениях. Агрегат должен быть подключен к системе воздуховодов, по которым осуществляется распределение воздуха.

Состав

В стандартной комплектации канальные фанкойлы большой производительности оснащаются 3-ех рядным воздушным теплообменником повышенной эффективности, а также 3-ех скоростным центробежным вентилятором, воздушным фильтром, дренажным поддоном. Регулирование температуры воздуха в рабочих зонах, кондиционируемых помещений осуществляется с помощью трех-ходового клапана и настенного комнатного термостата, поставляемого опционально.

Настенный комнатный термостат выполняет функцию управления трех-ходовым клапаном регулирования производительности. Если температура воздуха в помещении опускается или поднимается, термостат формирует сигнал для открытия или закрытия 3-ех ходового клапана регулирования производительности — 3-ех ходовой клапан регулирования производительности предназначен для регулирования подачи воды в воздушный теплообменник. В открытом состоянии клапан пропускает воду в теплообменник. Если клапан находится в закрытом состоянии, вода проходит миную теплообменник. — Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана.

Технические характеристики

• Серия: DF-800-2200T1/K(L, M)
• Производительность в режиме охлаждения: 14.1
• Производительность в режиме обогрева: 21.2
• Потребляемая мощность (макс.): 550
• Размер (ШхВхГ): 1290x400x809
• Вес: 76
• Электропитание: 220-240-50-1
• Гидравлическое сопротивление: 52
• Уровень шума: 54
• Расход воздуха (выс./сред./низк.): 2720/2450/2170
• Рядность теплообменника: 2
• Расход воды для фанкойла: 2425
