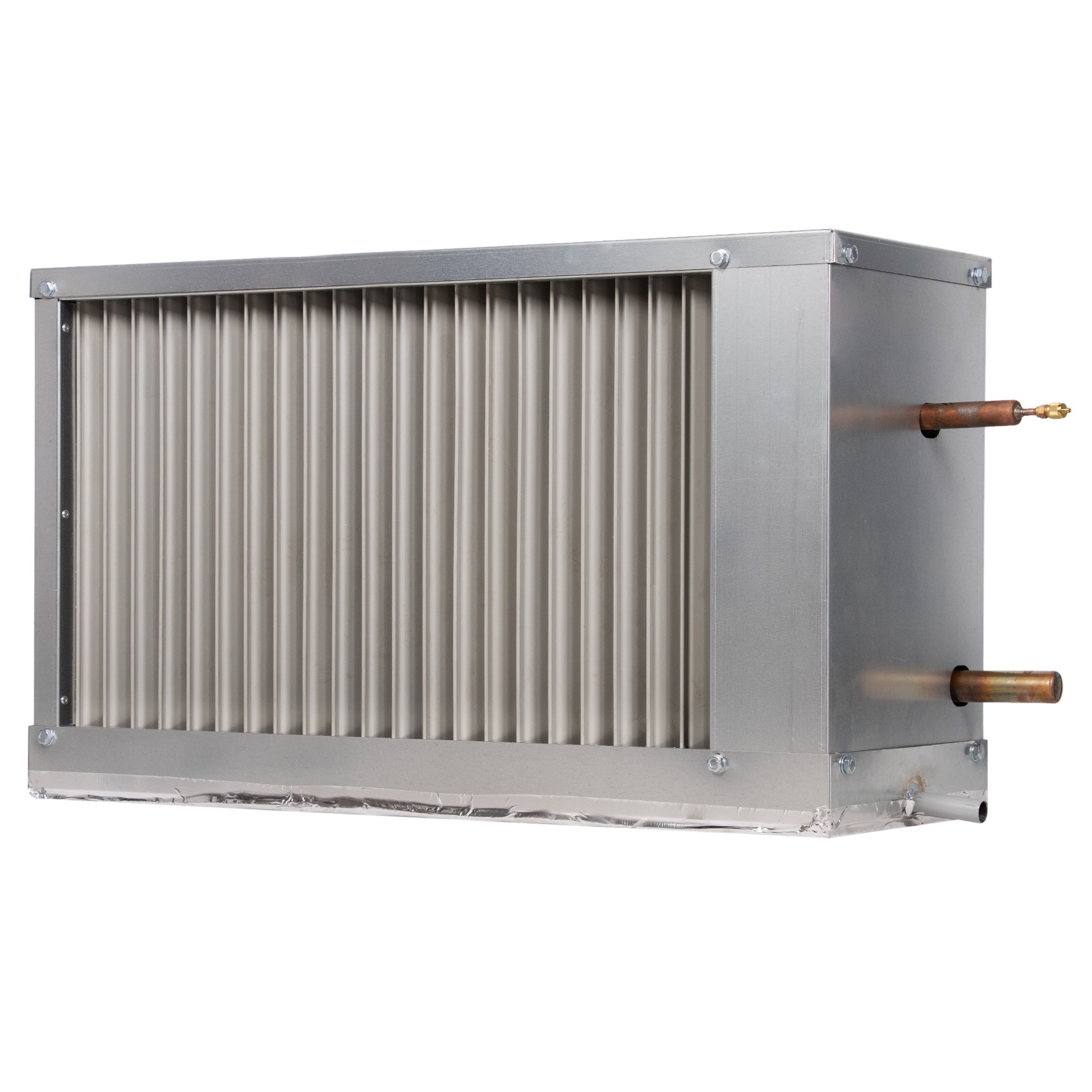

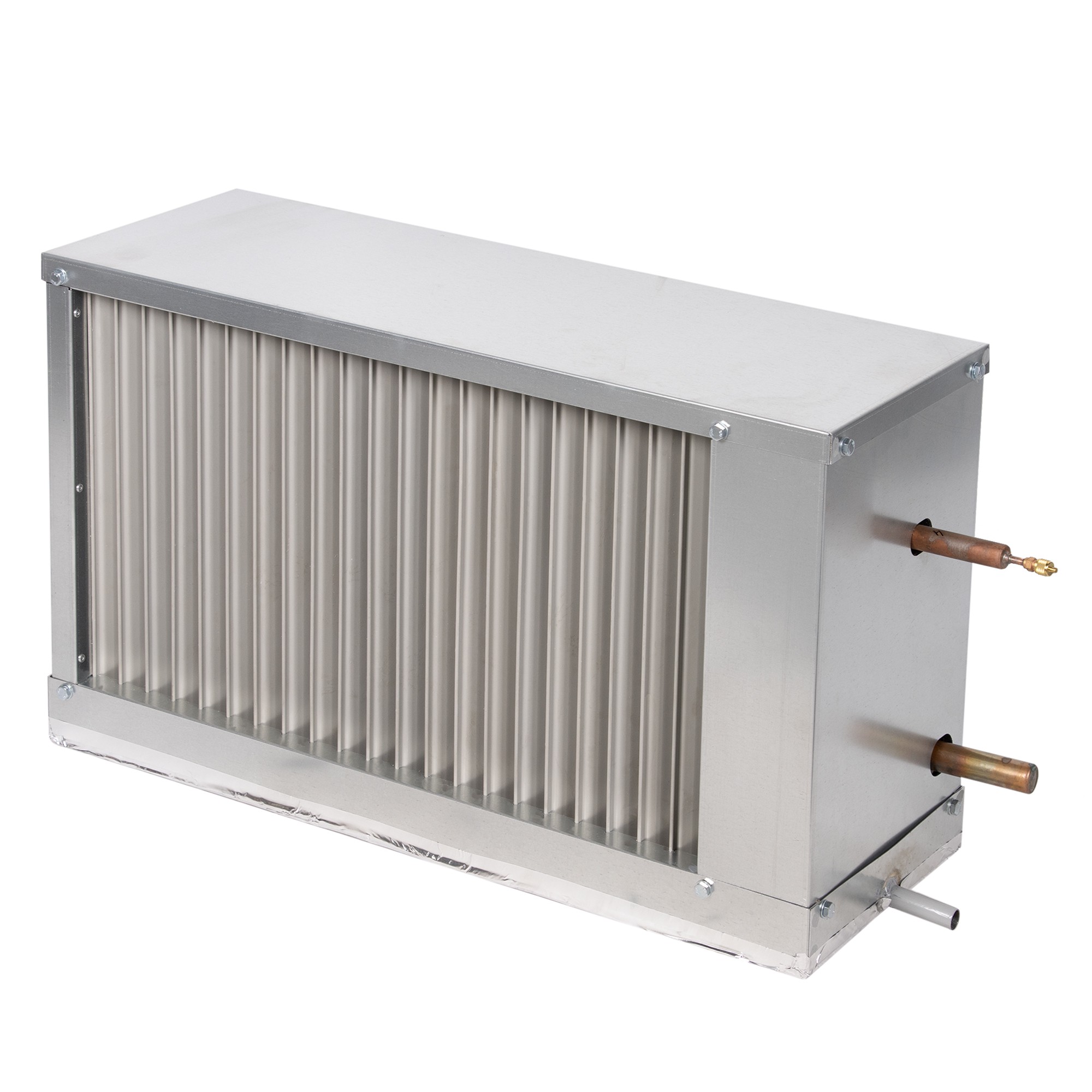

Охладитель фреоновый для прямоугольных каналов SHUFT WHR-R 800×500-4

Описание

Фреоновые воздухоохладители SHUFT серии WHR-R предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используются незамерзающие смеси и фреон. Корпус охладителей выполнен из оцинкованного стального листа.

Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление — 16 бар.

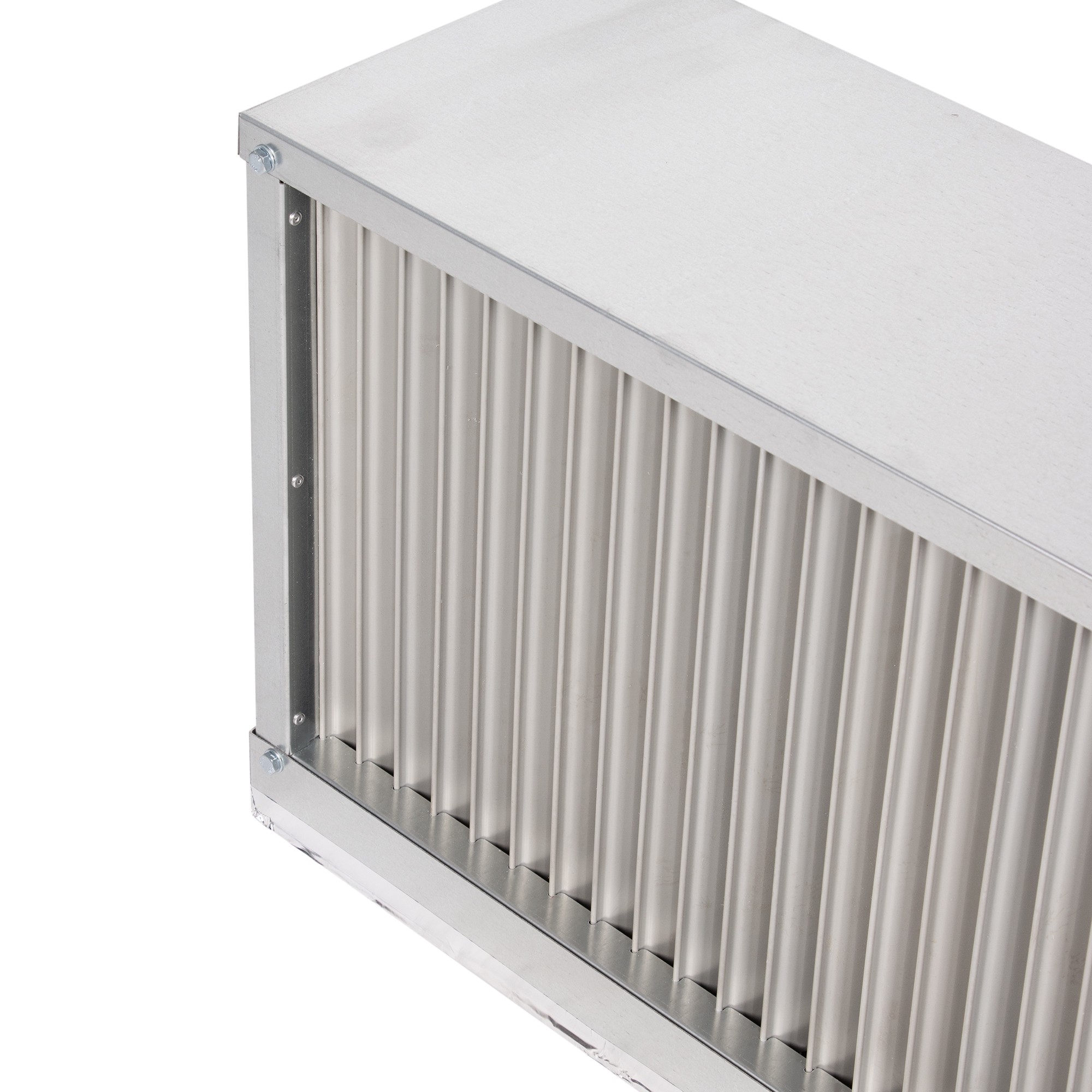

Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.

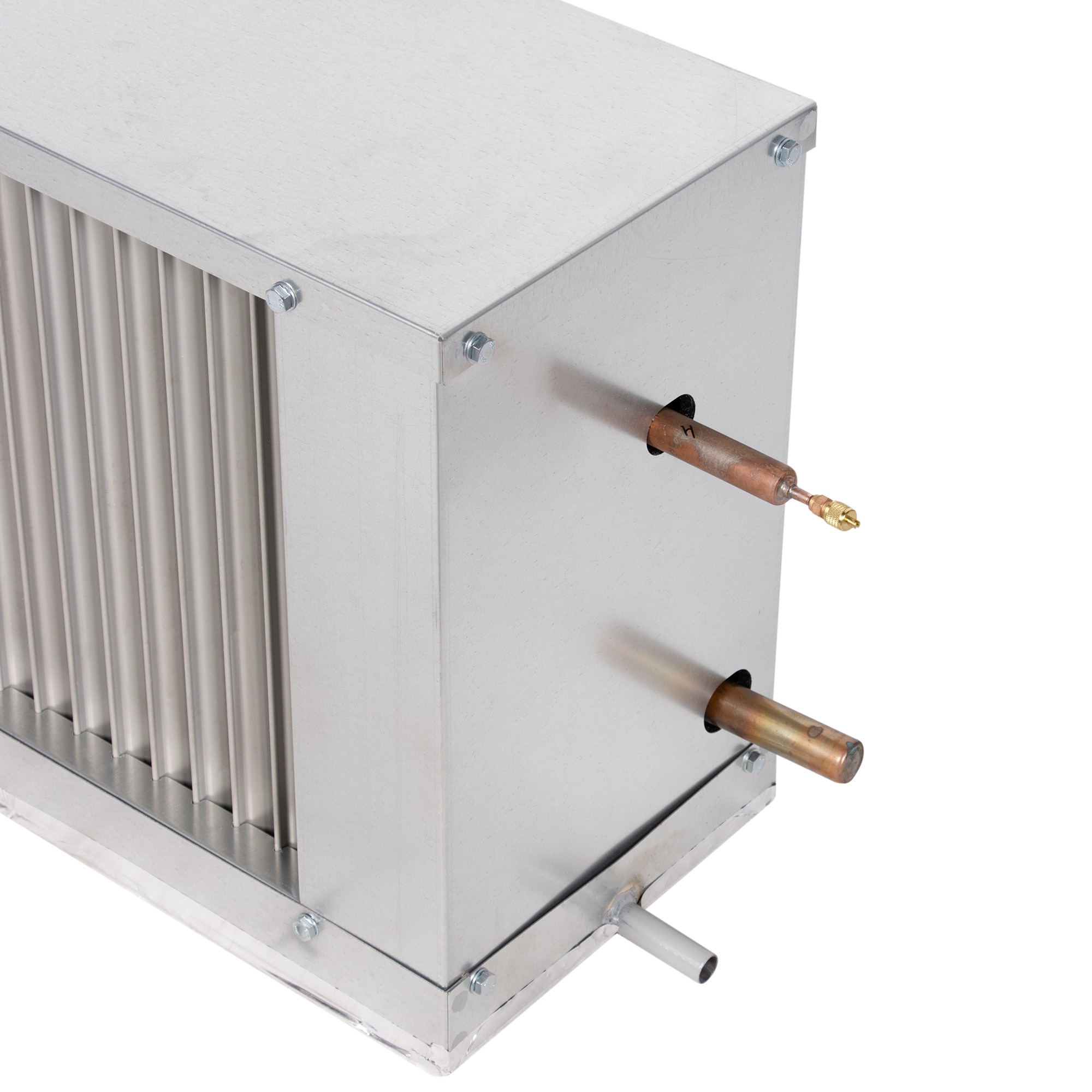

Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.

Технические характеристики

• Гарантийный срок: 12 мес
• Серия: WHR-R
• Страна производства: РОССИЯ
• Материал теплообменника: Медно-алюминиевый
• Материал корпуса: Оцинкованная сталь
• Тип нагревательного элемента: Медно-алюминиевый теплообменник с механически расширенными трубами
• Срок службы: 10 лет
• Хладагент: R22, R410A, R507, R404A, R134a
• Макс. расход воздуха: 3880
• Мощность теплообменника: 22.6
• Расход воды: 3,2
• Скорость воздуха в воздухонагревателе: 2.7
• Температура воздуха после теплообменника: 16.2
• Гидравлическое сопротивление теплообменника: 23
• Аэродинамическое сопротивление теплообменника: 60
• Шаг оребрения теплообменника: 2.1
• Вес товара (нетто): 34.8
• Высота товара: 59
• Глубина товара: 106.5
• Ширина товара: 31.6
• Вариант размещения: Горизонтальное
• Напряжение электропитания, В: 220 — 380
• Макс. напор: 95
• Макс. потребляемая мощность, Вт: 22600
• Типоразмер: 800500
• Макс. рабочее давление: 95
• Вход/выход теплообменника: 1 (внешняя)
• Мощность нагревателя: 22.6
• Диаметр патрубка для отвода конденсата: 20
• Вход/выход теплообменника: 22/28
• Диаметр патрубка для отвода конденсата: 20
• Область применения: Полупромышленное оборудование
• Вид канала: Прямоугольный
• Каплеуловитель: Да
• Отвод конденсата: Да
• Вес товара с упаковкой (брутто): 35
• Высота упаковки товара: 78
• Глубина упаковки товара: 42
• Ширина упаковки товара: 116.5
