Охладитель фреоновый для прямоугольных каналов SHUFT WHR-R 700×400-4

Описание

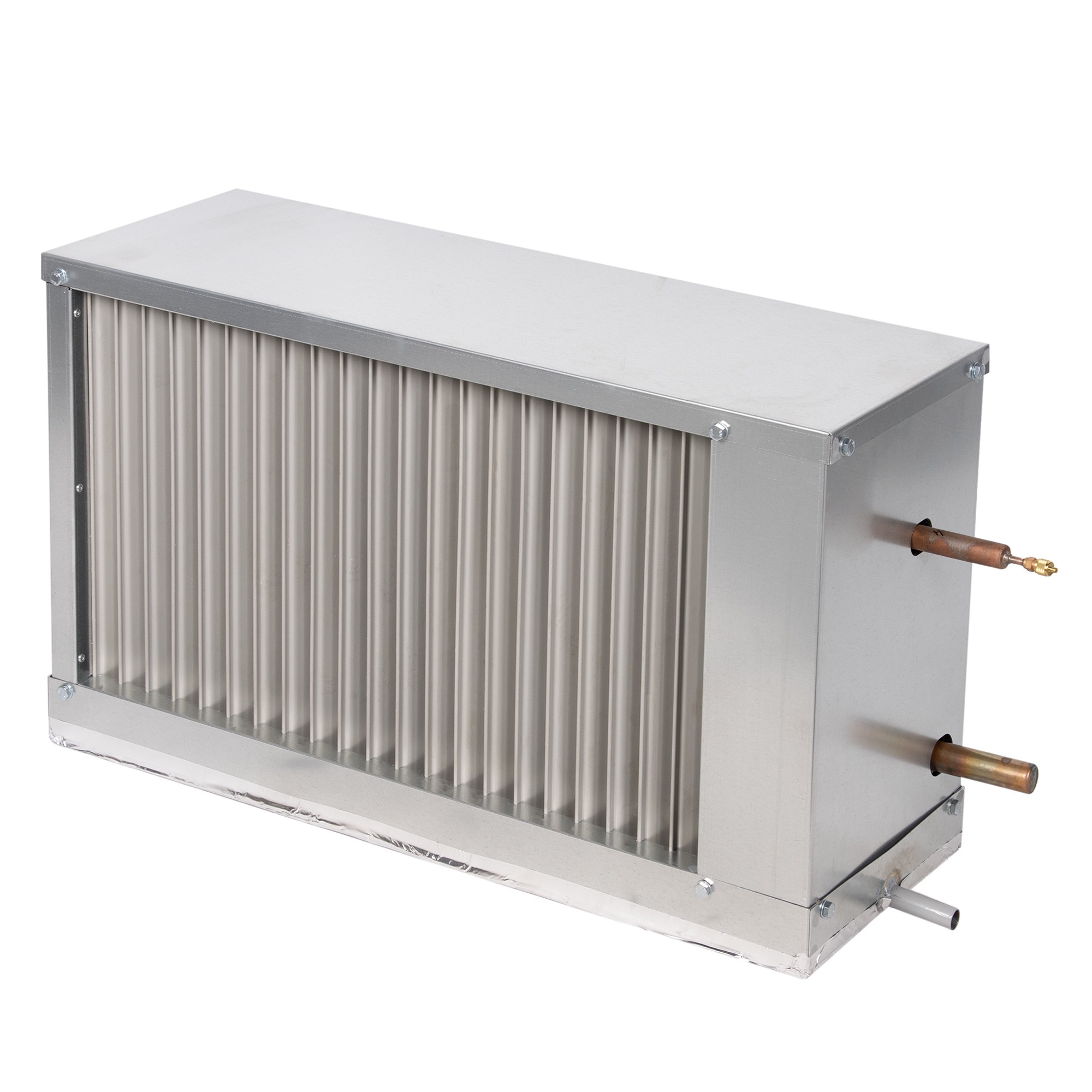

Фреоновые воздухоохладители SHUFT серии WHR-R предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используются незамерзающие смеси и фреон. Корпус охладителей выполнен из оцинкованного стального листа.

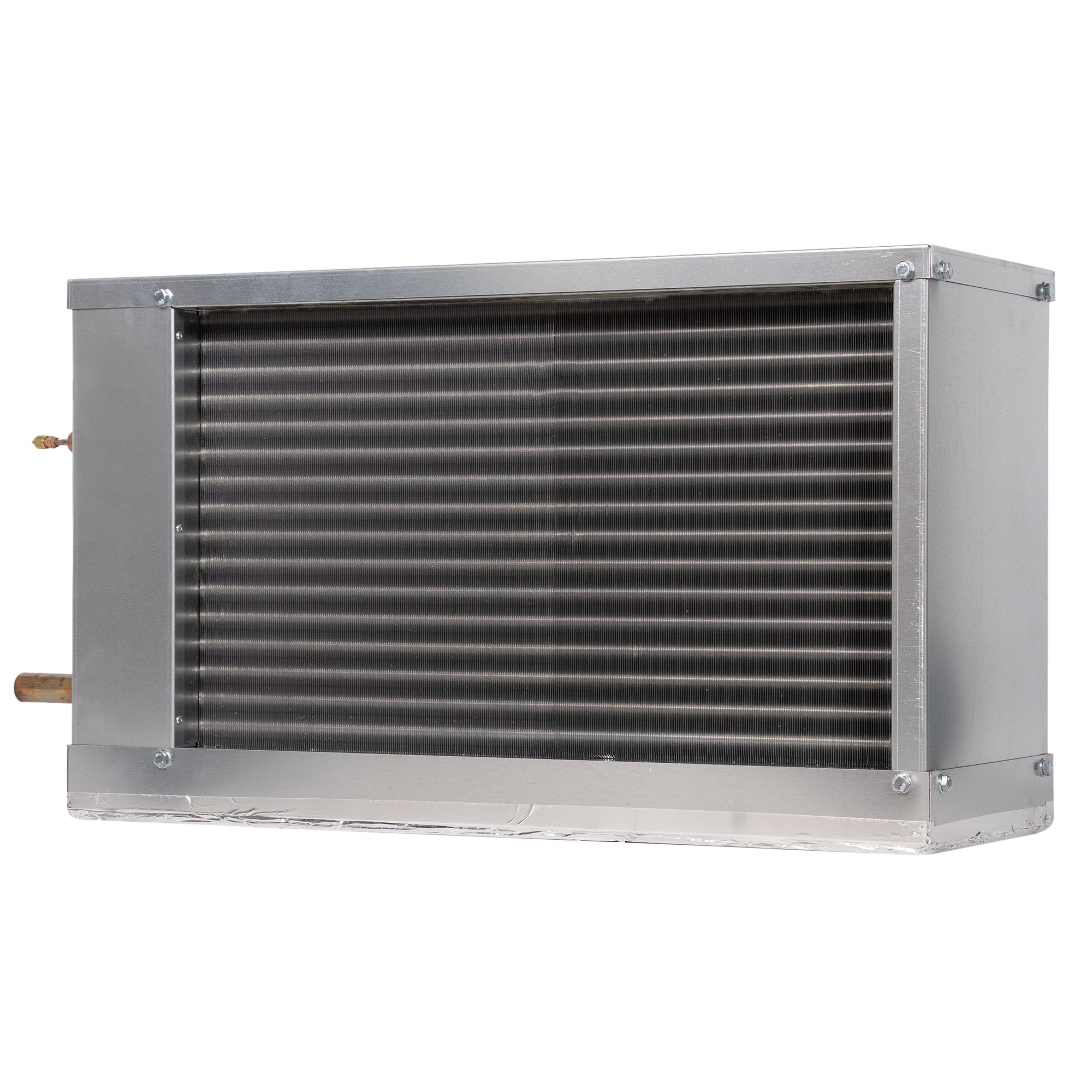

Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление — 16 бар.

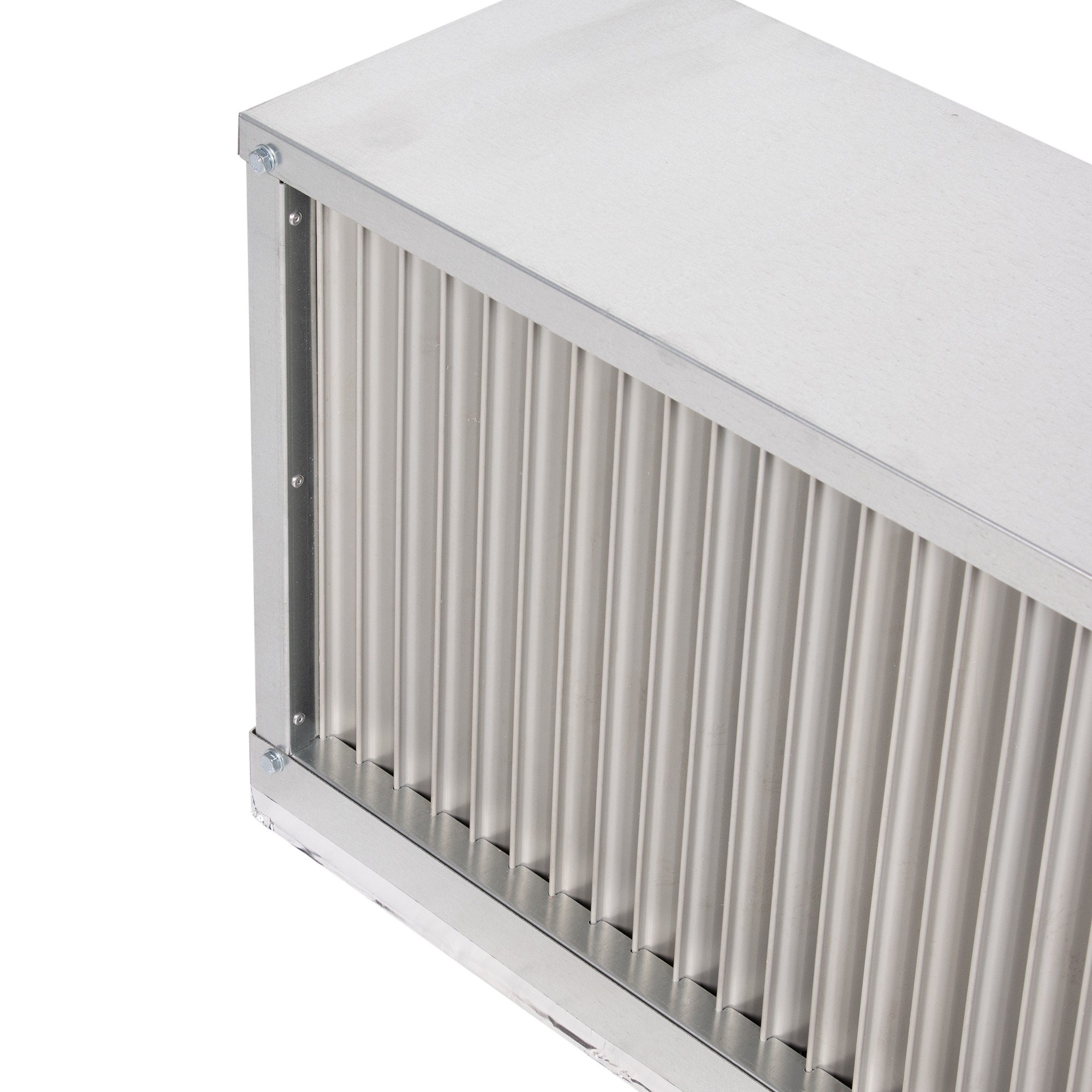

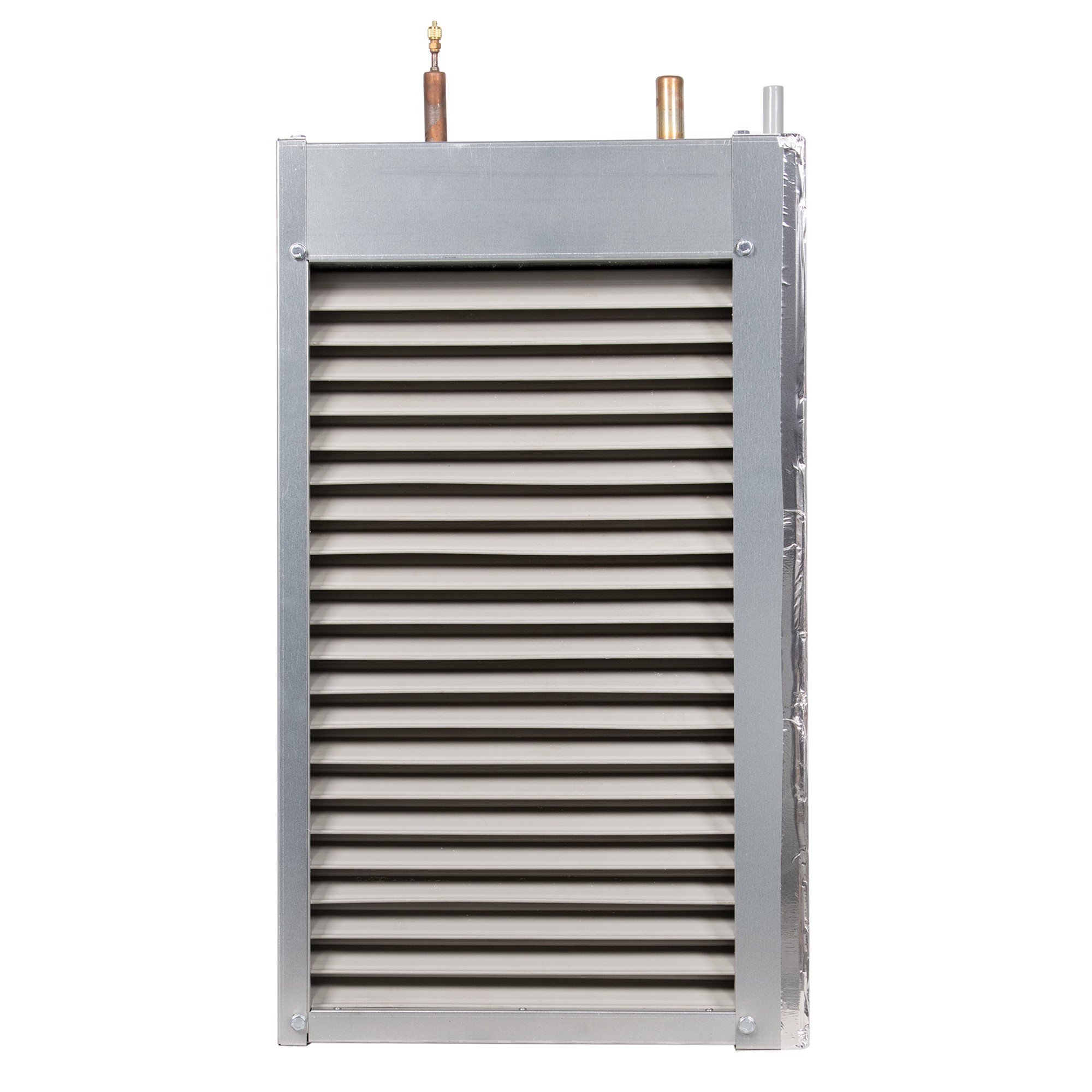

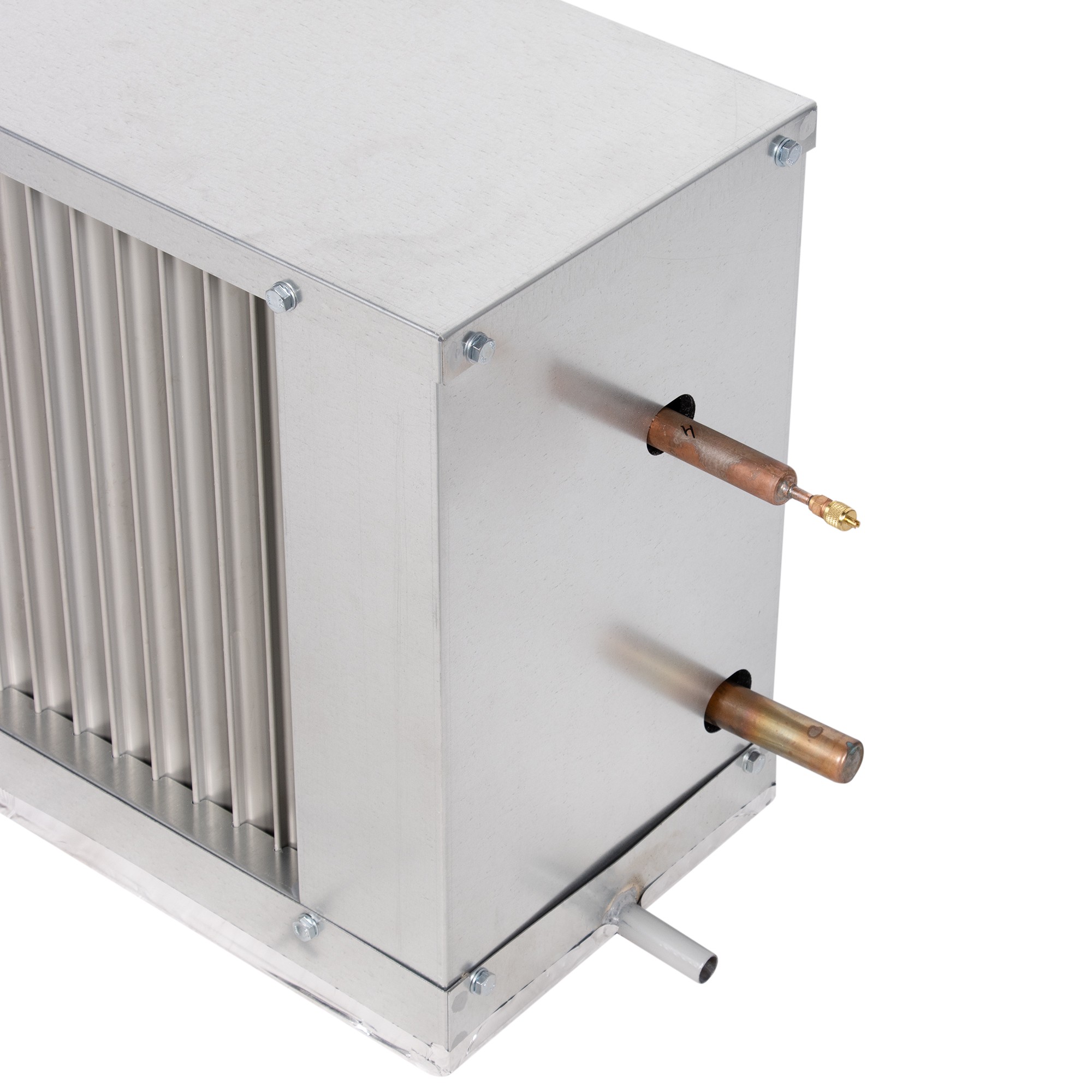

Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.

Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.

Технические характеристики

• Гарантийный срок: 12 мес
• Серия: WHR-R
• Страна производства: РОССИЯ
• Материал теплообменника: Медно-алюминиевый
• Материал корпуса: Оцинкованная сталь
• Тип нагревательного элемента: Медно-алюминиевый теплообменник с механически расширенными трубами
• Срок службы: 10 лет
• Хладагент: R22, R410A, R507, R404A, R134a
• Макс. расход воздуха: 2760
• Мощность теплообменника: 16.2
• Расход воды: 2,2
• Скорость воздуха в воздухонагревателе: 2.7
• Температура воздуха после теплообменника: 16.2
• Гидравлическое сопротивление теплообменника: 16
• Аэродинамическое сопротивление теплообменника: 60
• Шаг оребрения теплообменника: 2.1
• Вес товара (нетто): 28.4
• Высота товара: 31.6
• Глубина товара: 96.5
• Ширина товара: 49
• Вариант размещения: Горизонтальное
• Напряжение электропитания, В: 220 — 380
• Макс. напор: 97
• Макс. потребляемая мощность, Вт: 16200
• Типоразмер: 700400
• Макс. рабочее давление: 97
• Вход/выход теплообменника: 1 (внешняя)
• Мощность нагревателя: 16.2
• Диаметр патрубка для отвода конденсата: 20
• Вход/выход теплообменника: 22/28
• Диаметр патрубка для отвода конденсата: 20
• Область применения: Полупромышленное оборудование
• Вид канала: Прямоугольный
• Каплеуловитель: Да
• Отвод конденсата: Да
• Вес товара с упаковкой (брутто): 29
• Высота упаковки товара: 44
• Глубина упаковки товара: 74
• Ширина упаковки товара: 105
